Консервация металлоконструкций из черных металлов с финишным покровом двухкомпонентными полиуретановыми составами. Речь пойдет об ошибках при хранении архитектурных и декоративных стальных элементах.
В строительстве случается, когда на объекте смонтированы конструкции и требуется не допустить появления загрязнений и повреждений при выполнении отделки вокруг.
Нашей компанией изготовлены архитектурные несущие элементы входной группы для частного дома в городе Минске.
Этапы работ
Изготовление металлоконструкций состоит из этапов:
- Заготовка и сварка.

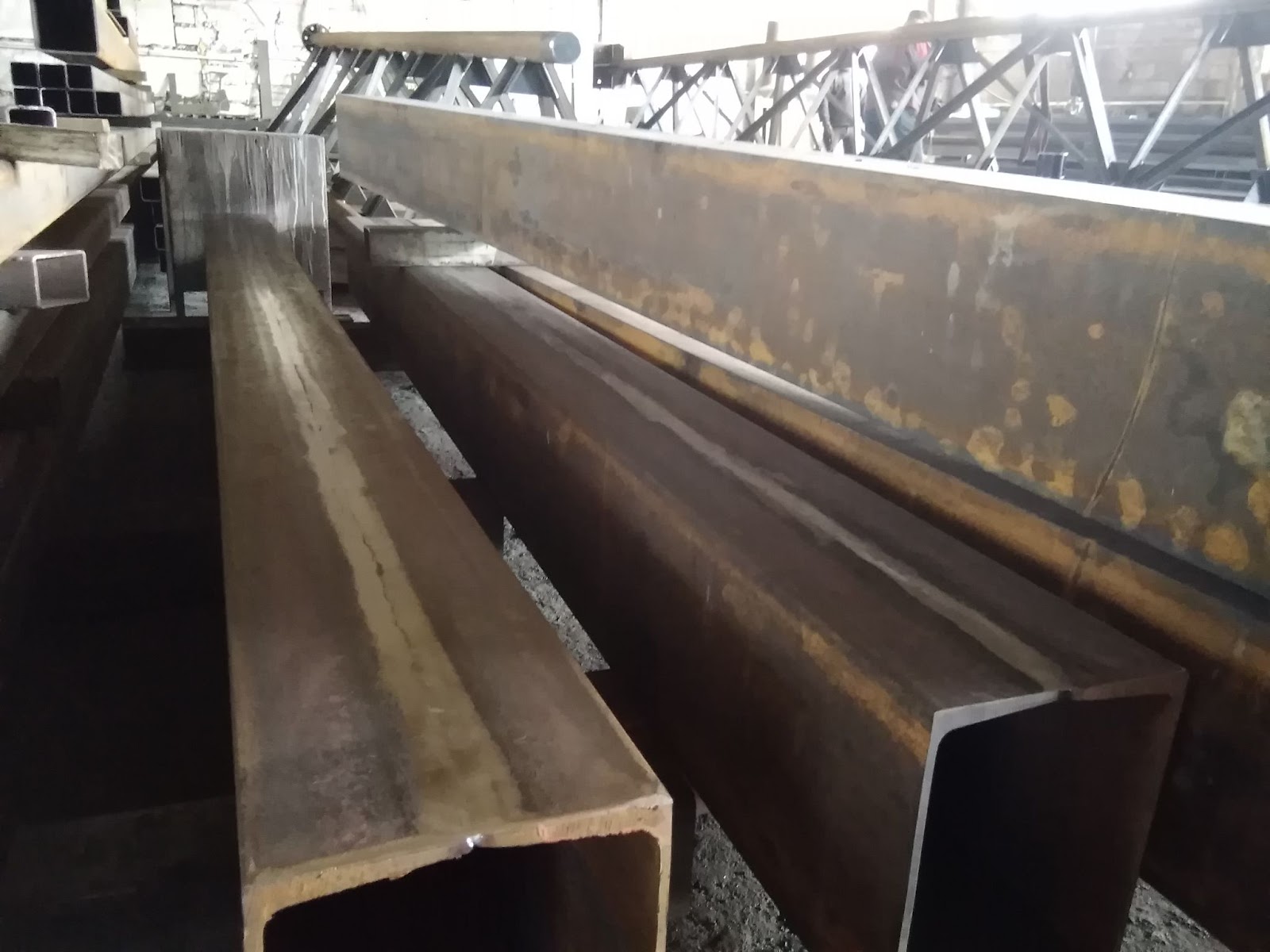

Металлопрокат поступает в цех ржавым и требуется зачистка перед покраской. После сварки применяем способ дробеструйной подготовки.
2. Очистка выполняется подачей колотой дроби под давлением.
Очищаются вся площадь и сварные швы от шлака и окалины до степени Sa 2,5 по стандарту ISO 8501.

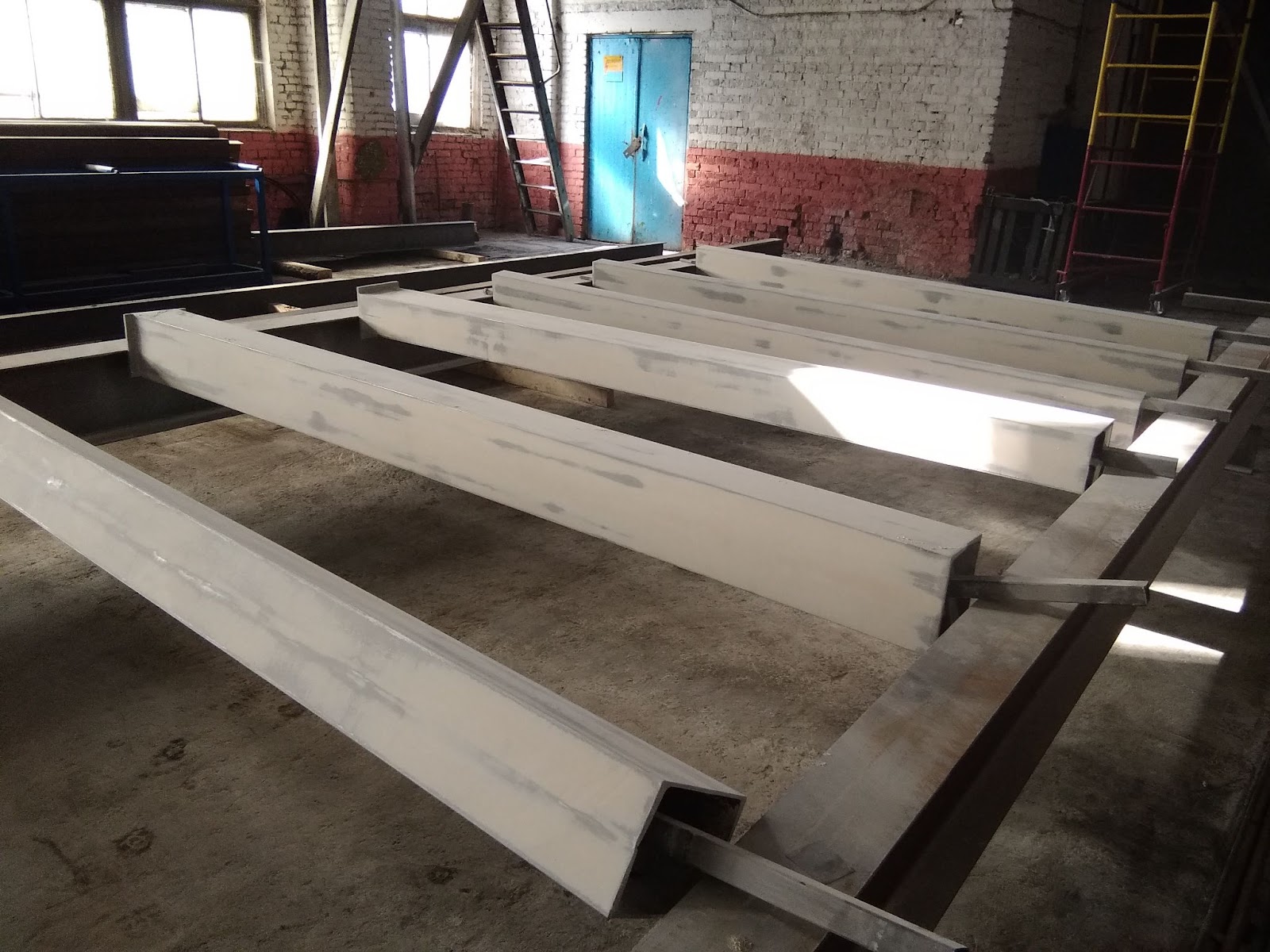

3. Шпатлевка и выравнивание плоскости методом шлифования.
Скрываем кратеры, впадины и неровности.

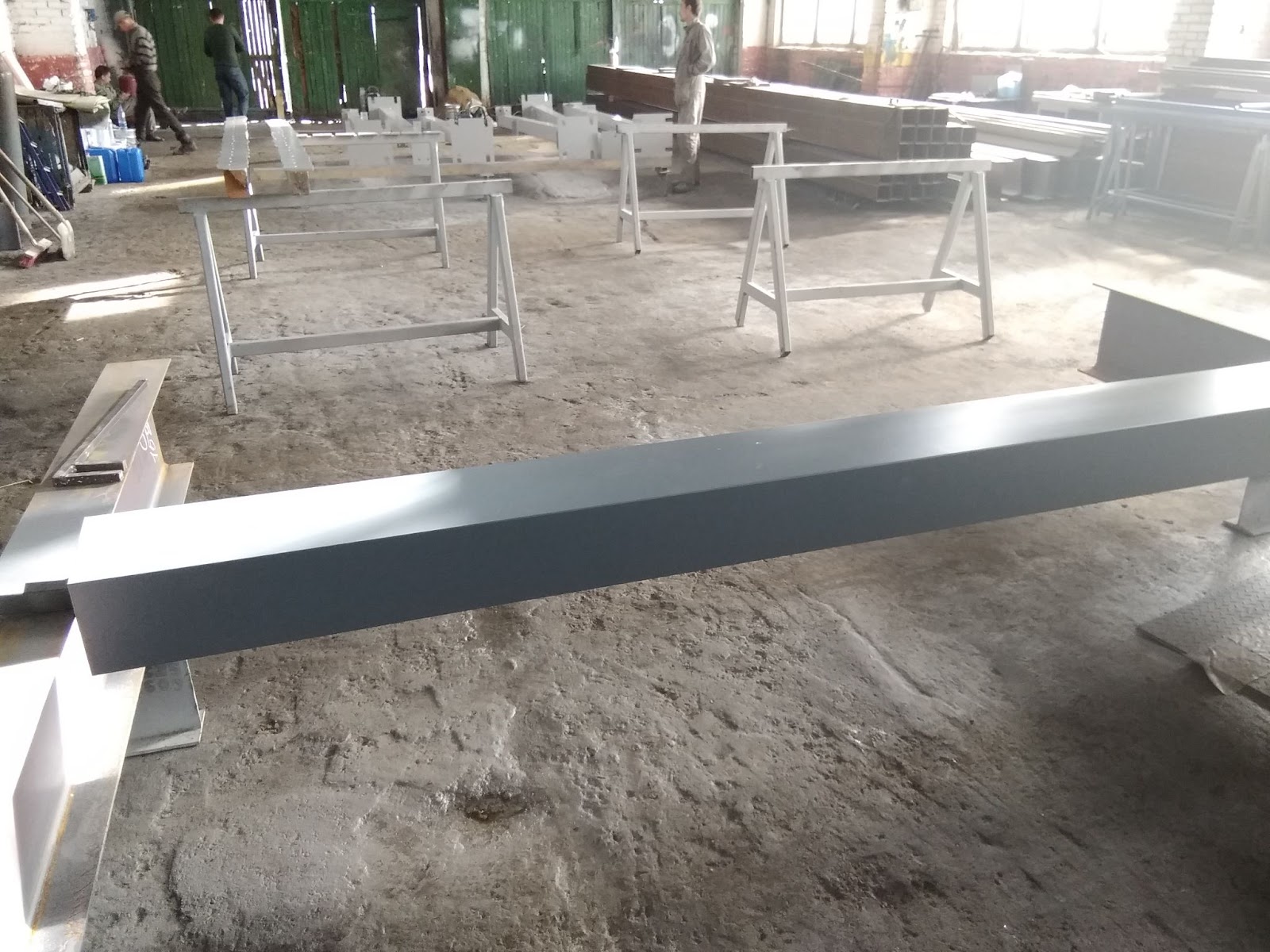

4. Нанесение антикоррозионной защиты до толщины 120 мкм.
Стойки изготовлены для использования в открытой атмосфере.
Требования к упаковке и хранению металлоконструкций
Хранение окрашенных изделий выполняется согласно п. 7, ГОСТ 23118-2012 Конструкции стальные строительные. Общие технические условия, т.е. исключено:
- соприкосновение с грунтом;
- принять меры против скапливания сверху атмосферной влаги, грязи и других коррозионно-активных агентов;
- продукция должна находиться в коррозионной среде, не выше той, для которой проектировалась полная система АКЗ.
Способы упаковки и временной защиты от повреждений
Существует несколько вариантов упаковки и временной защиты лакокрасочных покрытий изделий от воздействия внешних факторов:
- термоусадочная пленка толщиной до 200 мкм. Подходит для укрытия до 6 месяцев. Надежно от царапин и сколов;
- ингибированная полиэтиленовая пленка или бумага с использованием летучих ингибиторов от электрохимической коррозии. Товары, законсервированные летучими ингибиторами, выдерживают не менее 1 суток без конденсации водяных капель. Принцип действия основан на переходе замедлителя в газообразное состояние внутри упаковки. Дорогой способ и не реализуемый на строительной площадке;
- обертывание картоном, экструдированным пенопластом, рулоном из вспененного полиэтилена. Защита от механических ударов, но слабое решение от пыли;
- обивка коробами из дерева, фанеры, OSB. Пока выполняем, вероятность повредить краску.
Как нельзя делать
Для качественной консервации следует:
- Не допускать хранение на открытой площадке сроком свыше полугода.
- Не использовать стрейч в комбинации с теплоизоляционными материалами при нахождении снаружи помещений. Приведет к изменению температурно-влажностного режима внутри при прямом попадании УФ лучей.
Консервацию сроком на 2 года клиент произвел самостоятельно.

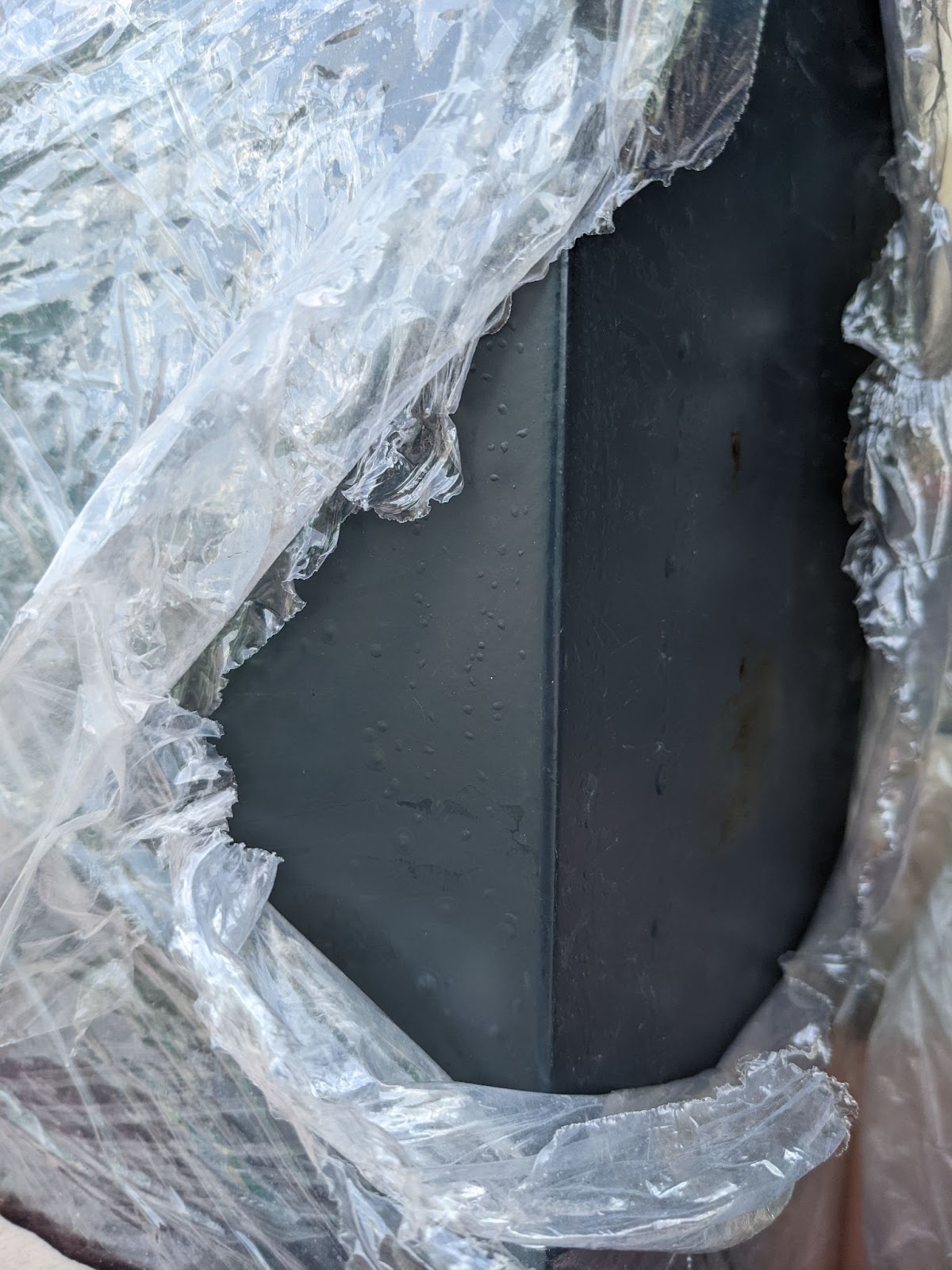

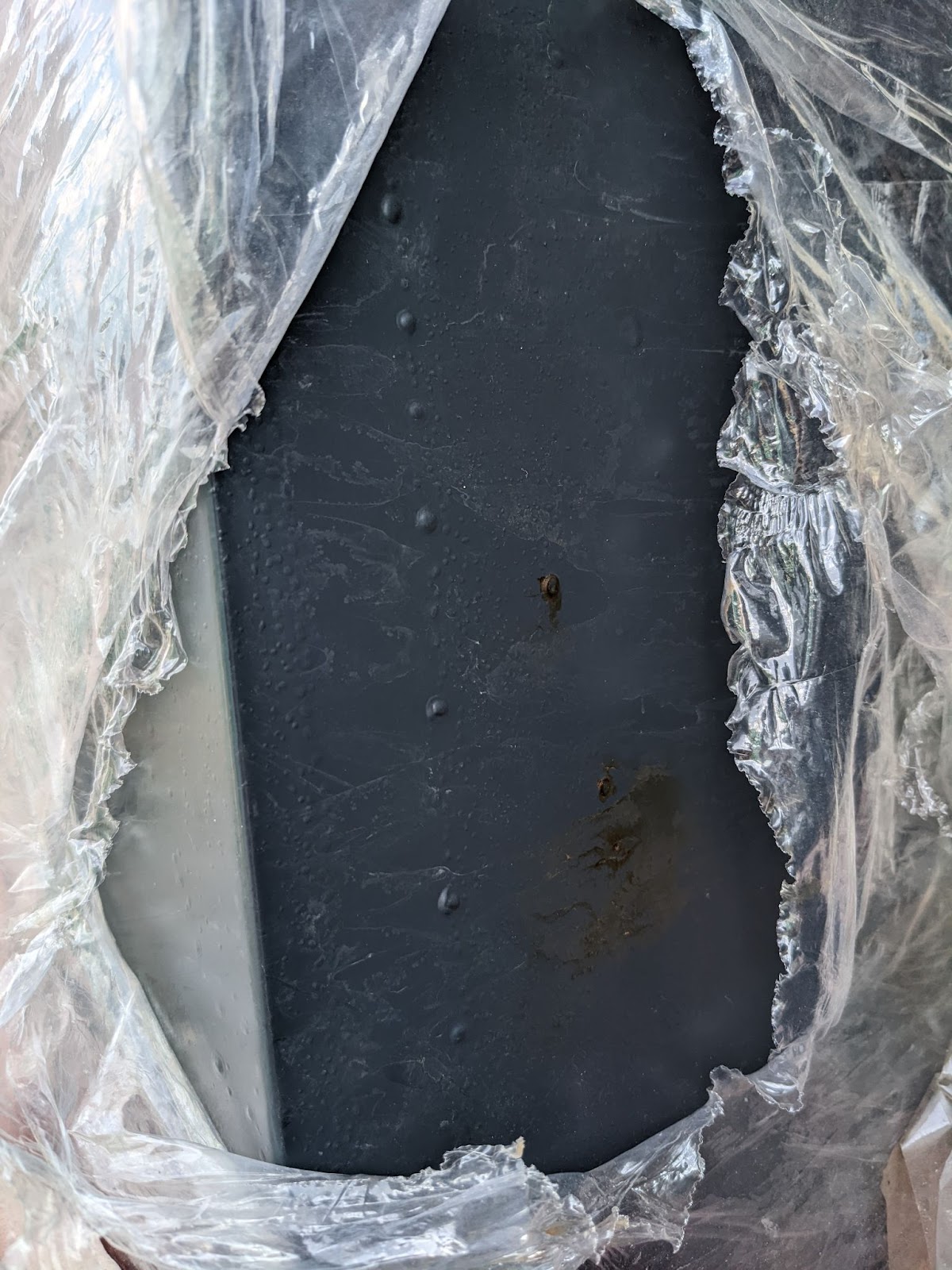

Наблюдаем вспучивание и пузырение покрытия с очагами коррозии.
Мнение эксперта ООО “Инжстройбюро”
Наш эксперт считает, произошла смена среды эксплуатации неагрессивной на агрессивную. Создался эффект “водяной бани” в летний период, параметры влажности воздуха и температуры стали отличаются от окружающей среды. Паронепроницаемая оболочка с утеплителем сверху и солнечные лучи привели к “задыханию” поверхности.
Действие конденсатной влаги при относительной влажности 90-100% и температурах ниже 5°С, характерно в зимний период, не оказывает существенного влияния ни на свойства полимерных материалов краски, ни на коррозию металлов. Отказ АКЗ может наступить через большой промежуток времени. Действие таких же значений при температуре воздуха выше 30°С, наблюдается летом, ускоряет наступление отказа в 10-100 раз. 2 года содержания в “термосе” принудительно состарило покрытие краски при нормативном сроке ее службы 20 лет, и привело к дефектам.
Делаем выводы
На основании всего вышеперечисленного можно резюмировать следующее:
- Сохранность лакокрасочных покрытий и продукции напрямую зависит от условия эксплуатации в период строительства.
- Заказывайте металлоизделия с промежуточным грунтовочным слоем.
- Монтаж металлоконструкций производим перед финишной отделкой.
